一、引言
据悉，苹果已经向三星显示器（Samsung Display）订购2200 万块 OLED 面板，用于首款可折叠 iPhone。柔性OLED屏幕正在向商业化的方向发展，可折叠屏幕是其重要方向。
当柔性OLED屏幕弯折时，屏幕多层结构将承受复杂的应力。应力双折射现象导致屏幕在弯折状态下出现可见折痕及亮度不均、色偏、彩虹纹等光学缺陷，严重影响用户体验。
因此，精准、可靠地检测并表征屏幕反复弯折状态下的应力分布，是评估柔性OLED屏幕光学可靠性的关键环节。
二、OLED弯折应力测试
有机发光二极管（OLED）因其自发光、高对比度、可柔性化等优势，已成为柔性显示的核心技术。在实际应用中，可折叠设备需要屏幕承受数万次甚至数十万次的弯折。

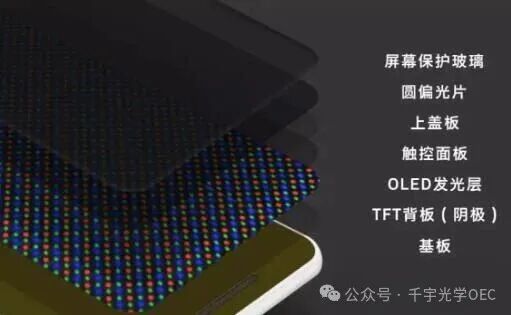

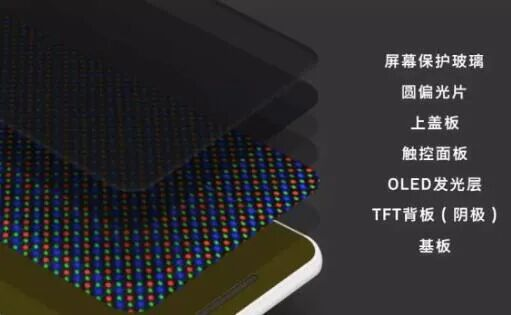

而应用到智能手机整机中的柔性折叠显示模组器件，除了具备显示功能之外，还集成了触控、增亮、防护等功能层，主要由盖板、偏光片、触控、显示、背膜等多个膜层组成。
显示模组进行折叠时，屏幕多层薄膜结构将承受复杂的应力（拉伸、压缩），对显示器件造成不良影响：
● 应力可能引发薄膜剥离、裂纹等机械失效及可见折痕
● 改变材料的光学各向异性，产生双折射现象
● 导致屏幕在弯折状态下出现亮度不均、色偏、彩虹纹等视觉缺陷，严重影响用户体验
应力分布测试的核心原理是应力双折射效应。当光通过具有双折射特性的弯折OLED屏幕时，会分裂成两束偏振态与传播速度各异的光线。
应力双折射
通过精密分析材料中光的传播方向和偏振状态的变化，从而推算出相位延迟量可实现对OLED弯折应力分布的定量解析。
三、应力双折射分布测试方案

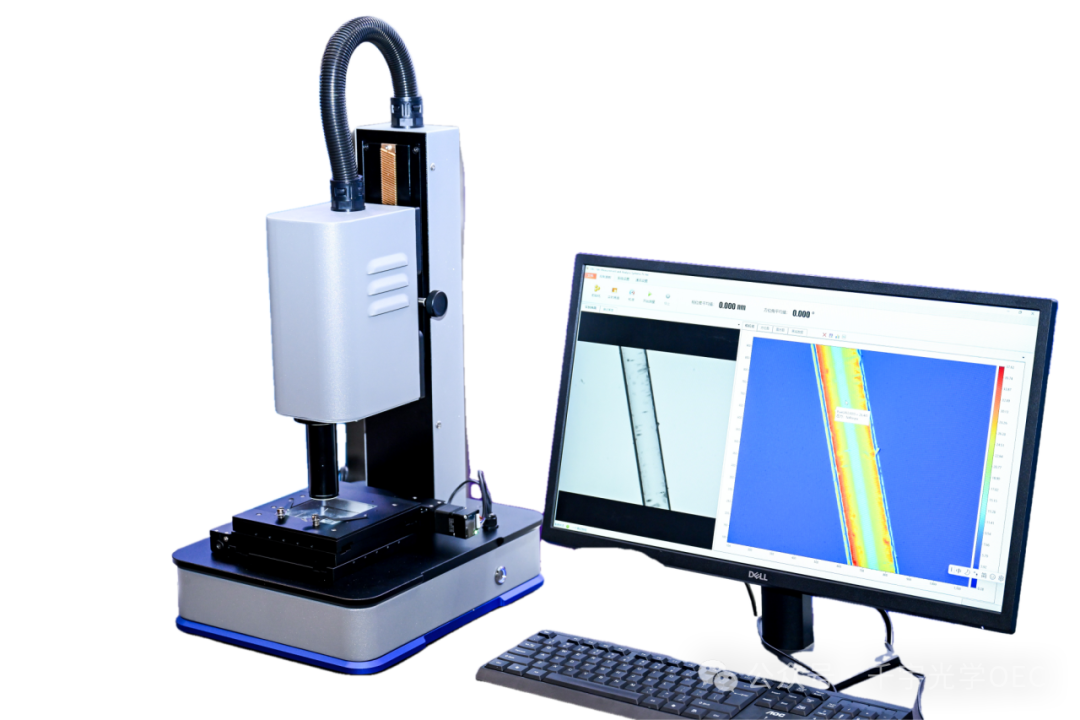

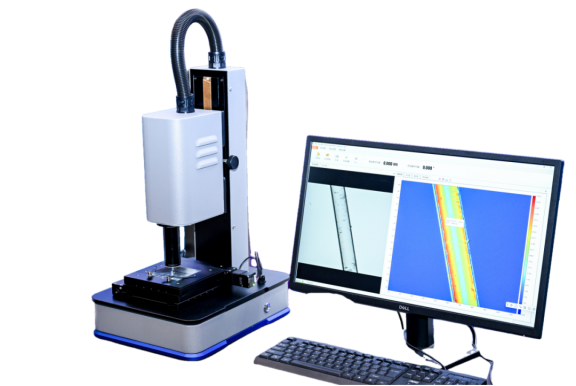

千宇光学自主研发的应力分布测试仪PRM-10S，集高精度、高速度于一身，采用独特的双折射算法，全视场圆偏光下的应力测量。
主要用于光学镜片、透明树脂、晶圆、玻璃基板、OLED及光波导的应力双折射大小和分布信息。
千宇光学具备从光学元件到整机光学系统的全链条量测能力，应力测试数据指标源于自研的高精度相位差测试仪，可进行绝对值标定，可溯源。
产品特点
1.毫秒级别采集速度，高精度
● 搭配定制镜头，一键快速测量应力双折射的大小、方向和分布
2.5MP像素科学级制冷相机，高均匀光源
● 科学级制冷相机提供超高分辨率图像与优异信噪比，高均匀光源提升测量的一致性
3.多波段宽量程，高精度稳定光学系统
●全视场圆偏光以及全视场校准，适用于多种材料的双折射测量
4. 完善的数据管理
● 二维分布图象，输出单点，多点或整面的相位差及光轴分布数据
结语
OLED弯折应力双折射测试是连接力学可靠性和光学显示质量的关键纽带。不仅能够定量表征材料弯折条件下的应力状态，更为解决折叠屏常见的折痕、膜层脱落及光学不均匀问题提供数据支撑。
从展开时的“折痕”到点亮后的“色偏”，高精高速的PRM-10S应力双折射分布测试仪，让应力无处遁形，为光学显示保驾护航。
