在现代工业，特别是玻璃、塑料和光学元件的制造与质量控制中，内应力是一个至关重要的指标。过大的内应力会导致产品在加工或使用过程中开裂、变形，甚至影响其光学性能。如何检测这种肉眼看不见的“内力”？答案就是——偏光应力仪。
本文将为您详细解析偏光应力仪的工作原理与标准操作方法。
一、偏光应力仪的工作原理 要理解偏光应力仪，首先需要了解三个核心物理概念：自然光、偏振光和应力双折射。 1. 自然光与偏振光
自然光：普通光源（如太阳、灯泡）发出的光，其光波在垂直于传播方向的平面上向所有方向振动。

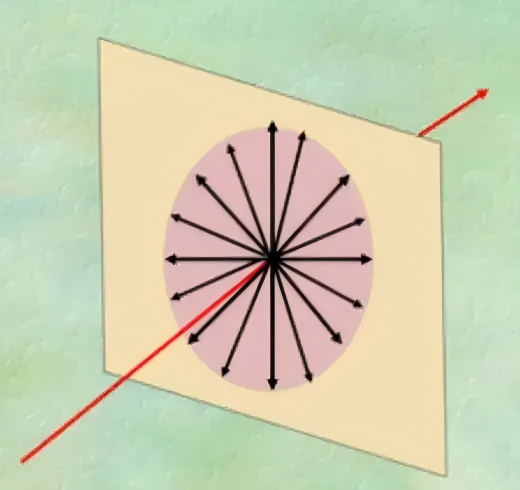

图示：自然光在各个方向上振动
2. 应力双折射（光弹性效应） 这是偏光应力仪工作的核心原理。某些本身是各向同性的透明材料（如玻璃、亚克力），当其内部存在应力时，会暂时表现出类似晶体的光学各向异性。
关键点：当光线穿过有应力的材料时，应力会将一束入射光分解成两束振动方向相互垂直的偏振光，我们称之为快轴和慢轴。
光程差：由于这两束光在材料中的传播速度不同，当它们从材料中射出时，会产生一个微小的相位差，这个差值就是光程差。
应力大小：材料内部的应力大小与产生的光程差成正比。

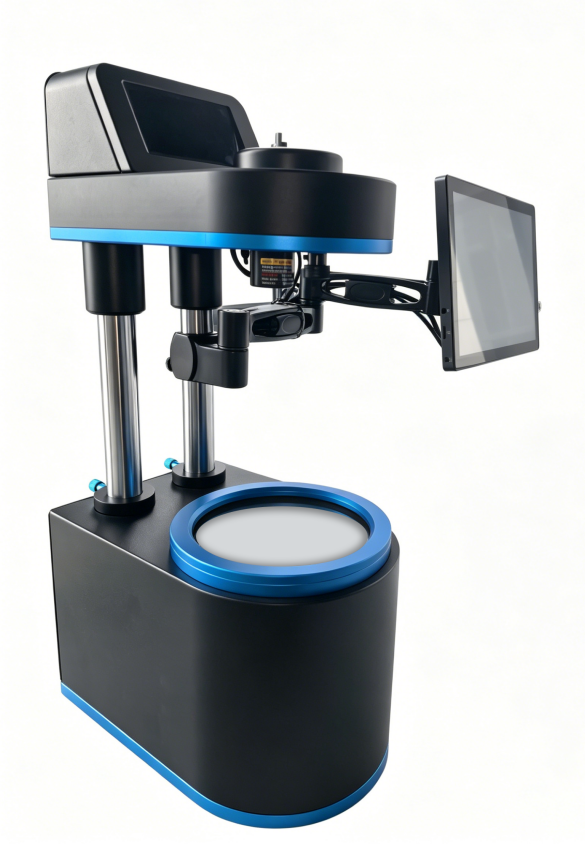

3. 偏光应力仪的光路系统 一台标准的偏光应力仪主要由以下部件构成，其光路原理如下图所示：
镜片定性测量：配备全波片 根据干涉色序，定性判断镜片内应力大小及分布
玻璃定量测量：配备1/4波片 观测暗十字变化，补偿法定量测量玻璃应力
仪器中看到的明暗条纹或彩色条纹，就是应力分布的直观体现。条纹越密集、颜色级数越高，代表该区域的应力越大。
二、偏光应力仪的操作方法
以下是以玻璃制品为例的标准操作流程。
仪器校准：确保仪器放置在平稳的台面上，接通电源。在不放样品的情况下，调整起偏器和检偏器至正交位置，此时视野应为均匀的黑色。
样品清洁：用无尘布或酒精清洁待测样品表面，确保无灰尘、指纹和油污，以免干扰观测。
环境：在暗室或光线较暗的环境下操作，观察效果更佳。
操作步骤：
步骤一：放置样品 将待测的玻璃制品（如瓶、罐）平稳地放置在样品台上。对于瓶状物，通常需要将其底部朝上放置，因为瓶底是应力最容易集中的区域。 步骤二：观察与定性分析 透过目镜或观察屏幕，您会看到样品内部出现明暗相间的条纹或彩色图案。这就是应力等色线。
步骤三：定量测量（如果仪器配备补偿器） 对于需要精确数值的质检，需要使用补偿器（或称灵敏色片）。
插入补偿器：将补偿器（通常是一片全波片）推入光路。
背景色调整：此时整个视野会变成一种特定的颜色（通常是紫红色或品红色），这被称为“灵敏色”。
旋转样品并观察：
切勿直视光源，尤其是激光光源的仪器。
轻拿轻放样品，避免磕碰仪器光学元件。
保持光学镜片清洁，如有污渍用专用镜头纸擦拭。
定期对仪器进行校准和维护，确保测量准确性。
总结 偏光应力仪如同一双能够“看见”材料内应力的慧眼。它基于巧妙的光学原理，将无形的力学信息转化为可见的光学图案，为工业生产的质量控制和安全评估提供了不可或缺的技术手段。掌握其原理与规范的操作方法，是确保产品高可靠性、高性能的关键一环。
